EE/GG

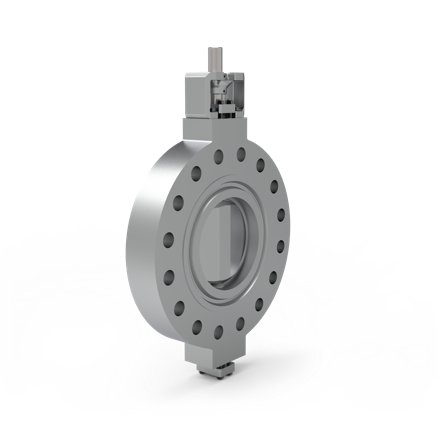

REGELKLAPPEN MIT ZENTRISCH
GELAGERTER KLAPPENSCHEIBE
Regelklappen mit zentrisch gelagerter Klappenscheibe, geeignet für Anwendungen mit Gasen und Flüssigkeiten aller Art. Die massiv ausgelegten Bauteile ermöglichen einen wartungsfreien Einsatz und höchste Betriebssicherheit.
Technische Informationen
- DN 80 – DN 3600 bzw. 3“ – 144“
- PN 6 – PN 400 / Class 150 – 2500
- -196 °C – +1150 °C
- AD 2000/ASME/API
- < 0,5% Kvs 90° EE; < 0,05% Kvs 90° GG
- Leckrate nach ANSI FCI 70.2 Klasse II-III
- Auf Anfrage Klasse IV
EE/GG
KonstrukTionsmerkmale
- Regelklappe mit zentrisch gelagerter Klappenscheibe.
- Gehäuse je nach Werkstoff in gegossener oder geschweißter Ausführung.
- Die Scheibe, aus Guß- oder Schmiedematerial, ist strömungsgünstig ausgebildet und mittels Passstiften mit der Antriebswelle verbunden. Die Klappenscheibe ist durch- bzw. leistenanschlagend je nach Dichtheitsanforderung.
- Die Nullstellung in geschlossener Position wird durch einen Anschlag im Antrieb justiert und begrenzt. Je nach Anwendungsbedingungen kann der Öffnungswinkel der Scheibe bis 90° gewählt werden. Bei Regelklappen liegt der Öffnungswinkel unter Berücksichtigung der Öffnungskennlinie und der dynamischen Drehmomente vorzugsweise bei 60°-70°.
- Die Welle ist bei der Standardausführung eine zweiteilige Steckwelle. Die Kraftübertragung des Antriebes auf die Welle erfolgt mit einer Passfeder. Bei höheren Drücken ist auch eine durchgehende Welle mit geeigneter Wellen-Naben Verbindung möglich.
- Die Wellenlager sind wartungsfreie, innenliegende Gleitlager. Die Werkstoffe sind den Betriebsbedingungen und dem Werkstoff der Welle angepasst. Ein zusätzliches Außenlager stützt die Kräfte des Antriebes ab, der zugehörige Lagerbock ist Verbindungsstelle von Drosselklappe und Antrieb. Auf Wunsch kann, bei schmutzigen Medien/hohen Temperaturen, ohne Innenlagerung, eine beidseitige Außenlagerung erfolgen.
- Der Wellendurchgang vom Mediumraum zur Atmosphäre wird durch eine nachstellbare Packung, deren Material den Betriebsbedingungen angepasst ist, abgedichtet. Abdichtung nach TA-Luft verfügbar. Sonderausführungen für zusätzliche Packungsschmierung sowie für Sperrgas oder Zwischenabsaugungen und Lagerspülungen sind lieferbar.
- Antriebsadaption nach DIN/lSO 5211.
EinsatzgebietE
- Ablufttechnik
- Anlagenbau
- Raffinerien
- Motorenprüfstände
- Ofenbau
- Schiffbau
- Stahlindustrie
- Chemische Industrie
Sonderlösungen
- Heizmantel für verharzende oder anbackende Medien
- Hochtemperatur Ausführung mit verlängerten Außenlagern
- Hochdruckklappe Klasse 2500: PN 400 ´ mit Schweißenden
- Tieftemperatur Ausführung mit verlängerten Außenlagern
- Lösung zur Geräuschminderung: Anti-Kavitation
Ausführungen
REGELKLAPPEN MIT ZENTRISCH GELAGERTER KLAPPENSCHEIBE EE/GG
Zwischenflanschausführung Serie EEA/EED
Zwischenflanschausführung Serie GGA/GGD
Anflanschaus-führung Serie EEF
Anflanschausführung Serie GGF
Doppelflanschaussführung Serie EEL/GGL
Maßgeschneiderte Lösungen
für Ihre Anwendung
