Passion for valves
DGD

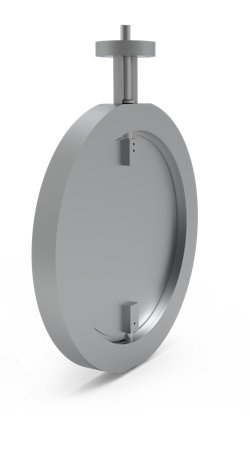

REGELKLAPPEN MIT ZENTRISCH
GELAGERTER KLAPPENSCHEIBE
Drosselklappen mit zentrisch gelagerter Klappenscheibe, geeignet für Anwendungen mit Gasen aller Art. Die massiv ausgelegten Bauteile ermöglichen einen wartungsfreien Einsatz und höchste Betriebssicherheit.
Technische Informationen
- DN 100 – DN 1000
- Klappenscheibe anschlagend
- Leckrate ≤ 0.05% Kvs 90°
- Einklemmausführung
- Baulänge nach Werkstandard
- Passend zwischen Flansche PN 6
- Einsatztemperatur von -10° C bis +200° C
REGELKLAPPEN MIT ZENTRISCH
KonstrukTionsmerkmale
- Regelklappe mit zentrisch gelagerter Drosselscheibe.
- Das Gehäuse ist ein einfacher leichter Ringkörper zum Einklemmen zwischen Flansche PN 6.
- Die Drosselscheibe ist druckfest, leistenanschlagend und mittels Passstiften mit der Welle verbunden.
- Die Dichtflächen sind bearbeitet.
- Die zweiteilige Welle ist wartungsfrei gelagert.
- Die Abdichtung der Welle erfolgt durch austauschbare O-Ringe.
- Antriebsadaption nach DIN/ISO 5211 bzw. Werkstandard
EinsatzgebietE
- Ablufttechnik
- Luft- und Klimatechnik
Ausführungen
Hochdruck Ausführung
Hochtemperatur Ausführung
Tieftemperatur Ausführung KXT
Heizmantel KXL – HJ
Lösung zur Geräuschminderung / Anti-Kavitation
