DKK/DAK

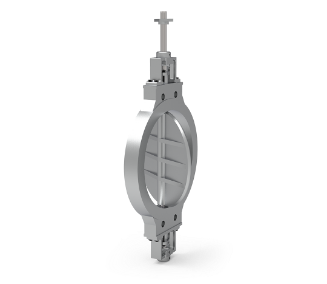

REGELKLAPPEN MIT ZENTRISCH
GELAGERTER KLAPPENSCHEIBE
Regelklappen mit zentrisch gelagerter Klappenscheibe, geeignet für Anwendungen mit Abgasen, Brennergasen und verunreinigten Gasen aller Art. Die massiv ausgelegten Bauteile ermöglichen einen wartungsfreien Einsatz und höchste Betriebssicherheit.
Technische Informationen
- DN 50 – DN 1600 bzw. 2“ – 64“
- PN 2,5 – PN 16 bzw. Class 150
- -10° C bis +550° C
- TA-Luft auf Anfrage lieferbar
- ≤ 0,5% Kvs 90° (DKK) ≤ 0,2% Kvs 90° (DAK)
REGELKLAPPEN MIT ZENTRISCH
KonstrukTionsmerkmale
- Drosselklappe mit zentrisch gelagerter Drosselscheibe.
- Gehäuse in gegossener oder geschmiedeter Ausführung.
- Die Scheibe ist strömungsgünstig ausgebildet und mittels Passkerbstiften mit der Antriebswelle verbunden. Typ DKK 2 hat eine durchschlagende Scheibe, die Nullstellung in geschlossener Position wird durch einen Anschlag im Antrieb justiert und begrenzt. Bei Typ DAK 2 ist die Scheibe im Gehäuse anschlagend, die Leiste ist unbearbeitet. Je nach Anwendungsbedingungen kann der Öffnungswinkel der Scheibe bis 90° gewählt werden. Bei Regelklappen liegt der Öffnungswinkel unter Berücksichtigung der Öffnungskennlinie und der dynamischen Drehmomente vorzugsweise bei 60°.
- Die Welle ist bei der Standardausführung durchgehend, sie ist in außenliegenden Wälzlagern gelagert. Die Kraftübertragung des Antriebes auf die Welle erfolgt mit einer Passfeder oder Klemmverbindung. Zusätzliche Innenlager werden bei Anforderung im Stopfbuchsraum unterhalb der Packung plaziert.
- Das Außenlager stützt die Kräfte des Antriebes ab, der zugehörige Lagerbock ist Verbindungsstelle von Drosselklappe und Antrieb.
- Der Wellendurchgang vom Mediumraum zur Atmosphäre wird durch nachstellbare Packungen, deren Material den Betriebsbdingungen angepasst ist, abgedichtet. Sonderausführungen für zusätzliche Packungsschmierung sowie für Sperrgas oder Zwischenabsaugungen sind lieferbar.
- Antriebsadaption nach DIN/ISO 5211
EinsatzgebietE
- Hüttentechnik
- Kokerei
- Ofenbau
Ausführungen
Hochdruck Ausführung
Hochtemperatur Ausführung
Tieftemperatur Ausführung KXT
Heizmantel KXL – HJ
Lösung zur Geräuschminderung / Anti-Kavitation
